| 원래 장소 | 중국 |
| 브랜드 이름 | Rattm Motor |
| 인증 | CE |
| 모델 번호 | 한국어: DDCSV4.1 |
좋은 소식:우리는 일부 국가에서 창고가 있습니다, 벨로처럼 확인
| 창고 위치 | 선박 운송사 | 발급국 | 배달 시간 | 장점 |
| 독일과 체코 | DHL/GLS | EU 국가 | 3~12 일 |
1빠른 배송 2부가가치세 없이 |
| 미국 | UPS/USPS | 미국 만 | 3~12 일 |
1빠른 배송 2부가가치세 없이 |

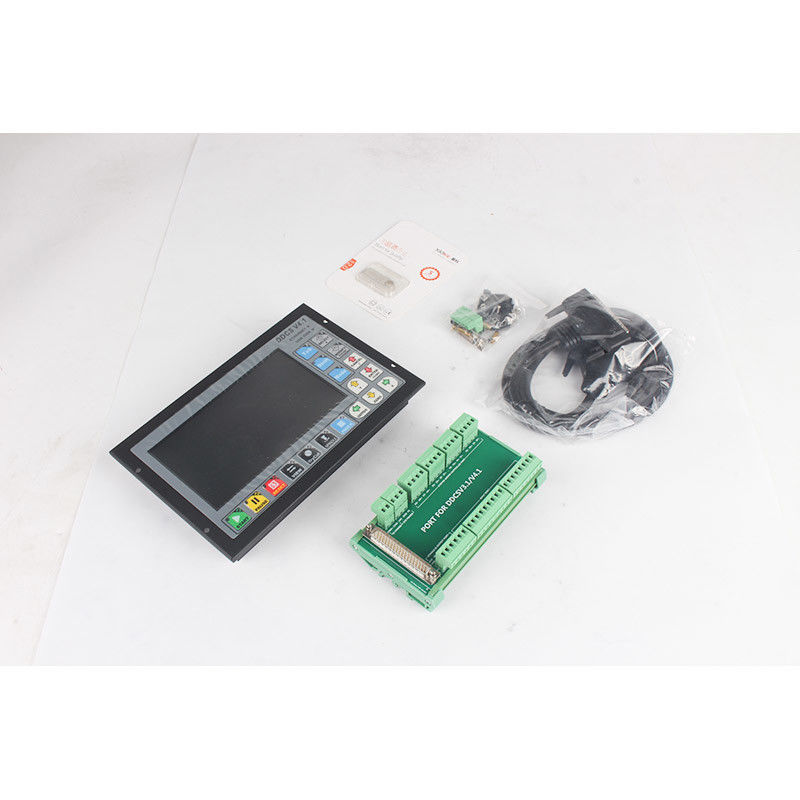

패키지는 다음을 포함합니다.
1 × DDCSV4.1 CNC 컨트롤러 (3/4축 선택)
1 × 4GB USB 플래시 드라이브
1 × USB 연장 케이블 및 기타 소형 액세서리
1 × 브레이크아웃 보드
영어 사용 설명서는 e-mail을 통해 보내질 것입니다. 구매 후 e-mail ID를 남겨주세요. :)
제품 설명:
DDCS 시리즈의 일관성 있는 단순하고 효율적인 특징을 계승하고 DDCS V3의 단점들에 따라1,
알고리즘이 개선되었고, 프로그래밍 명령의 순환이 증가했습니다.
명령어 등, 시뮬레이션 기능을 개선, IO 포트 구성 등을 지원,
전체적으로 DDCS CNC 컨트롤러, 더 기능성.
더 안정적이고 강력하며 고객 요구에 더 적합합니다.
DDCS V4.1 CNC 시스템은 ARM + FPGA 설계 구조를 채택하고, ARM은 인간-기계 인터페이스와 코드 분석 부분을 완료합니다.
그리고 FPGA는 바닥을 완성합니다
레이어 알고리즘 및 제어 펄스 생성 부분, fpga 속도 발전기는 32 비트 속도 발전기를 채택
가속도가 더 높다고 가정합니다.
합리적인 설계, 신뢰할 수 있는 제어 및 편리한 조작, DDCS V4.1 제품 기능과 패널 레이아웃 구조를 향상,
하지만 17개의 키는 여전히 모든 디...
DDCS V4.1는 또한 FANUC에 호환되는 보편적인 G 명령어 세트를 지원합니다.
1) 7인치 화면, 17개의 키; 18개의 옵토커플러로 분리된 디지털 입력 인터페이스, 3개의 옵토커플러로 분리된 디지털 입력 포트;
2) 새로운 버전은 알고리즘을 강화하고, 구성 가능한 윤곽 오류를 통해 작은 선 구간의 경로를 더 부드럽게 만드는 움직임 계획에 대한 새로운 알고리즘을 도입합니다.
3) 1채널 0-10V 스핀드 속도 제어 아날로그 출력 인터페이스, 스핀드는 서보 스핀드로 구성될 수 있다.
4) 3-4축 드라이브 모드는 고객이 선택할 수있는 차차 모드와 이중 펄스 모드를 채택하고, 인터폴레이션 펄스의 최대 출력 주파수는 500Khz입니다.
5) ARM9 주 제어 칩, FPGA 코어 알고리즘 칩
6) 7인치 TFT 화면, 크기: 1024x600 픽셀, 해상도: 72 픽셀/인치
7) 주요 제어 장치는 24VDC 전력 입력이 있으며, 전류 용량은 0.5A 이하가 필요합니다. IO 포트 전력 입력은 또한 24VDC이며, 전류 용량은
주 제어 전원 공급 장치 전원 공급 제어 시스템, IO 포트 전원 공급 장치 IO; IO 포트에 전원 공급 장치가 없을 때,모든 IO 포트가 유효하지 않습니다.;
8) 표준 MPG 지원
9) 단축 수동 조깅 및 연결 및 패널 버튼의 고정 거리의 작동을 지원합니다.
10) 지정된 라인 및 가장 가까운 포인트 작업을 실행 지원;
11) 떠있는 도구 설정, 고정 도구 설정, 코너 포인트 설정 및 도구 길이 측정 지원
12) 배열 처리, 순차 처리, 평면 프레싱 및 실린더 프레싱을 지원합니다.
13) XYZA 네 축의 오프셋 조정 지원;
14) 지원 중지 중단점, 전력 종료 중단점 및 부하 중단점
15) 여러 작업 조각 원본 작업을 지원, 사용자는 필요에 따라 원본 및 부하 원본을 저장할 수 있습니다
16) X축과 Y축의 중추 작동을 지원합니다.
17) 시뮬레이션 작업을 지원하고 시뮬레이션 중에, 당신은 프로그래밍 경로가 기대에 부합하는지 신중하게 관찰하고 소프트웨어 제한을 수행 할 수 있도록 확대 조정 할 수 있습니다
비트 체크, 당신은 시뮬레이션 동안 마음대로 일시 중지 할 수 있습니다, 시작 버튼을 누르면, 시스템은 시뮬레이션 일시 중단점에서 실행을 시작할 것입니다
18) 컨트롤러와 컴퓨터 사이의 통신은 이더넷 연결 포트를 통해 실현 될 수 있으며, 파일 읽기 및 복사 등의 작업을 위해 편리합니다.
19) 컨트롤러의 메모리는 1G입니다. G 명령어는 U 디스크에서도 읽을 수 있으며 G 명령어의 파일 크기는 필요하지 않습니다.
음성 패키지
20) 컨트롤러의 언어는 국제 코딩을 채택하고 기본적으로 모든 언어를 지원합니다. 고객은 자신의 필요에 따라 다양한 언어를 만들 수 있습니다.
21) DDCS V4.1 컨트롤러는 NPN 타입의 제한 스위치를만 지원합니다.
22) 컨트롤러의 사용권은 운영자, 관리자 및 슈퍼 관리자를 포함한다.
DDCS V4.1 대 DDCS V3의 새로운 기능1:
1) 이더넷을 통해 파일 전송을 추가;
2) 지도 축 기능은 CNC 기능에 추가됩니다 (이중 Y 게트리 구조 기계를 구성하는 데 사용할 수 있습니다);
3) 스핀드는 또한 세르보 스핀드로 구성될 수 있습니다.
4) 부가된 편향 조정
5) 극 좌표 프로그래밍 명령과 회전 명령이 명령에 추가되고 반지름 보상 명령이 완벽합니다.
6) 움직임 계획은 구성 가능한 윤곽 오류를 통해 작은 선 구간의 경로를 더 부드럽게 만들기 위해 새로운 알고리즘을 도입합니다.
7) 총 3개의 탐지 기능이 지원됩니다: 코너 탐지, 내부 원 중심 탐지, 외부 원 중심 탐지;
8) 지정된 라인 시작 기능과 가장 가까운 시작점 기능을 개선합니다. 파일의 크기가 아무리 커도 몇 초 이내에 빠르게 시작 할 수 있습니다.
9) 시뮬레이션 기능을 개선합니다. 시뮬레이션 중에, 프로그래밍 경로가 기대에 부응하는지 신중하게 관찰하기 위해 확대 조정할 수 있습니다.그리고 소프트웨어 제한 확인을 수행.
, 시뮬레이션 도중 원하는 시간에 중지 할 수 있습니다, 시작 버튼을 누르면, 시스템은 시뮬레이션 중단점에서 실행을 시작할 것입니다;
10) 입력 포트 측면에서 포트 기능은 임의로 구성 될 수 있으며 운전자 경보 지원이 추가됩니다.
11) 원자축에 대해 순환 인코더가 추가됩니다. 순환 인코더는 a가 계속 증가하는 파일 처리에 특히 유용합니다.
12) 또한 파싱 에러 프롬프트가 있습니다. DDCS V3.1는 결코 거기에 없었고, 파싱 에러가 있다면, 그것은 직접 중지 될 것입니다;
13) 이 언어는 기본적으로 모든 언어를 지원하는 국제 코딩을 채택합니다. 이점은 다양한 문자의 언어 팩으로 사용할 수 있다는 것입니다.
14) 긴급 정지 가속 설정 매개 변수를 높여 기계 도구가 고속으로 움직일 때 직접 정지로 인한 거대한 충격을 해결합니다.
15) FPGA 속도 발생기는 32 비트 속도 발생기를 채택하고 속도 및 가속의 해상도는 더 높습니다.
