| 원래 장소 | 중국 |
| 브랜드 이름 | RATTM MOTOR |
| 인증 | CE |
| 모델 번호 | 한국어: DDCSV3.1 |
좋은 소식:우리는 일부 국가에서 창고가 있습니다, 벨로처럼 확인
| 창고 위치 | 선박 운송사 | 발급국 | 배달 시간 | 장점 |
| 독일과 체코 | DHL/GLS | EU 국가 | 3~12 일 |
1빠른 배송 2부가가치세 없이 |
| 미국 | UPS/USPS | 미국 만 | 3~12 일 |
1빠른 배송 2부가가치세 없이 |

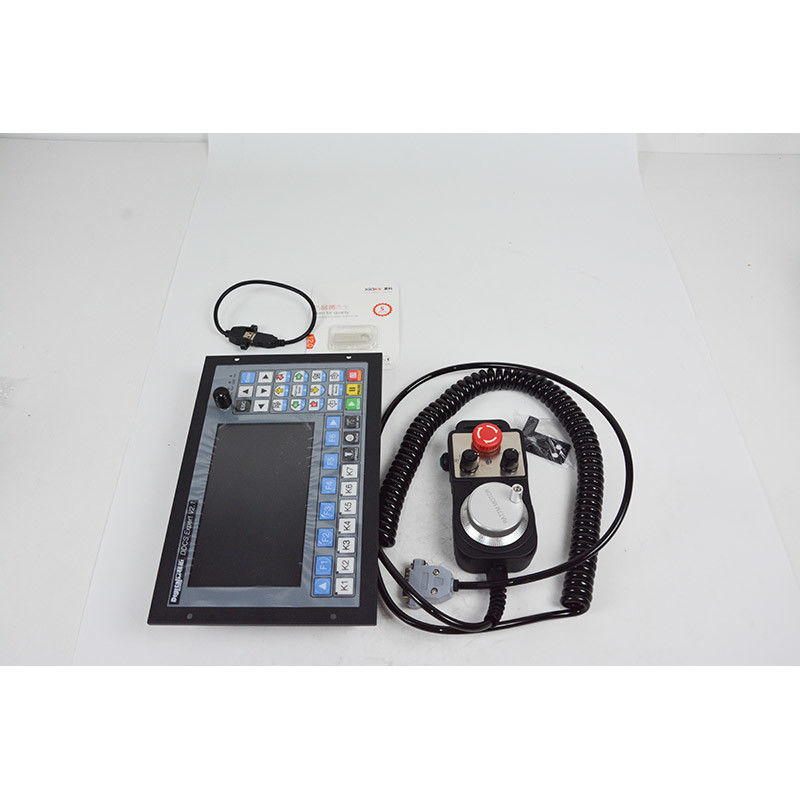

1 x 4 축 500khz 연결모션 컨트롤러 시스템 DDCSV31- 네
1 x 비상 정지 장치로 장착 된 손바퀴
1 x 4GB USB 플래시 드라이브
1 x USB 확장 케이블
1. 4 축 PLC 컨트롤러 500KHz 오프라인
DDCS는 스테퍼 및 세르보 시스템에 대한 3 ~ 4 축 모션 컨트롤러입니다. DDCS V3.1는 소프트웨어 및 하드웨어에서 DDCS V2.1에서 업데이트됩니다. 우리는이 제품에 매우 자랑스럽습니다.큰 힘과 작은 발자국을 결합하고 사용하기 쉽습니다.. 아주 짧은 시간 후에 당신은 기능에 익숙해 질 것입니다 이 설명서는 당신을 도울 것입니다. 가장 높은 출력 펄스 한 축은 500KHz입니다.이것은 단계 모터와 서보 모터에 대한 높은 제어 정밀도를 제공합니다.
DDCSV3.1 수치 제어 시스템은 ARM+FPGA 설계 프레임워크를 채택합니다.ARM는 인간-컴퓨터 인터페이스와 코드 분석의 부분을 완료할 수 있고 FPGA는 기본 알고리즘과 제어 펄스 생성의 부분을 완료할 수 있습니다., 합리적인 설계, 신뢰할 수 있는 제어 및 쉬운 조작.
DDCSV3.1의 패널 레이아웃 구조는 합리적입니다. CNC MOTION SYSTEM 컨트롤러는 17 개의 키로만 완료 될 수 있으며 G 코드 세트와 호환되도록 높은 보편성을 가진 FANUC를 지원합니다.
DDCSV3.1는 많은 스타일과 유형의 CNC 기계에 사용할 수 있습니다. 턴, 라우터, 픽& 플레이스 및 밀은 몇 가지 예입니다.DDCS는 컴퓨터가 필요없이 독립적인 시스템으로 작동합니다.이것은 높은 정확성, 정확성 및 신뢰성을 보장합니다. 매우 포괄적이더라도 인터페이스는 매우 짧은 시간에 배울 수 있습니다.
1.2 제품의 성능 특징
1) 16개의 광전력 단절된 디지털 입력, 3개의 광전력 단절된 디지털 출력
- 네2) 3.1 버전 강화 알고리즘,소프트 인터폴레이션을 지원,옛 버전의 고정된 아크 인터폴레이션 버그;
- 네3) 아날로그 스핀드 제어 0-10V 스핀드 제어 (PWM 출력으로 수정될 수 있다);
- 네4) 3-4 축 모터 제어.차차 펄스 및 방향 출력 신호,당 축 최대 500Khz;
- 네5) ARM9 주 제어 칩,FPGA 코어 알고리즘 칩;
- 네6) 5인치 TFT 화면, 해상도 비율: 480x272.17 동작 키
- 네7) 제어기의 전원 공급은 24VDC, 최소 전류는 0.5A입니다.
- 네8) IO 포트의 전원 공급은 24VDC,최저 전류는 0.5A입니다.IO 전원 공급에 의해,시스템은 이미 IO 포트에 전력을 공급합니다.
- 네9) G 코드 파일 입력에 대한 USB 플래시 디스크 지원,G 코드 파일의 크기가 제한되지 않습니다.
- 네10) 표준 MPG 지원
- 네11) 각 축에 대한 조그 기능 (연속, 단계, 정의 된 거리); 고객은 거리를 정의 할 수 있습니다.
- 네12) 실행 위치를 빠르게 지정 작동을 지원;
- 네13) Power Cut 복구 지원. 데이터는 자동으로 저장됩니다.
- 네14) 컨트롤러는 NPN 타입 제한 스위치를 지원합니다.
DDCS V3.1 이전 버전과 비교한 새로운 기능:
1) 제어 시스템 단위는 메트릭 단위와 제국 단위와 호환됩니다.
- 네2) MPG 및 확장 키보드는 또한 컨트롤러 시스템을 제어하고 편집 할 수 있습니다.
- 네3) 새로운 기능을 추가합니다. ′′트라이 절단" (손바퀴 가이드) 및 "단 단계 처리 모드"
- 네4) 3가지 종류의 탐사 모드: 도구 센서의 고정 위치, 도구 센서의 떠있는 위치, 직사각형 블록 센서
- 네5) 소프트웨어 강화,많은 매개 변수 추가,최적 디자인 및 알고리즘,새 버전의 더 강력한 기능과 안정성;
- 네6) 시스템의 선택 언어는 중국어/영어/러시아어입니다.
- 네7) 3.1 버전은 새로운 회로 디자인과 소음을 많이 피할 수있는 금속 상자를 인용했습니다.
1.3 외관, 구조 및 크기
DDCS V3.1는 작은 제어 상자 또는 제어 캐비닛의 창에 들어갈 수있는 작은 상자입니다.
- 네네 개의 잠금 갈고리가 프레임에서 컨트롤러를 고정합니다.
- 네전면판은 191mm*128mm*5mm, 주체는 191mm*128mm*37mm
- 네장비에 단위를 장착하기 위해 c 아비넷, 구멍을 잘라182.5mm * 59mm
제품 앞면은 17 사용자 키와 1 4.3와 480 * 272 액체 크리스탈 디스플레이, 그리고 뒷면은 입력 신호, 스핀드 제어, 스테퍼 / 서보 제어,MPG 및 다른 네 개의 인터페이스 세트, USB 인터페이스 및 전원 인터페이스참조 그림 1-3 및 그림 1-4을 자세히 참조하십시오.
1.4 약어의 설명
DDCS를 작동 할 때, 사용자는 몇 가지 영어 약자를 만나게됩니다. 설명과 함께 목록입니다.
FRO: 피드율 위시
SRO: 스핀드 레이트 오버라이드
SRJ: 조깅 속도 설정
F: 피드 속도, 단위 mm/min
S: 스핀드 속도, 단위 회전/분
X: X축의 좌표 코드
Y: Y 축의 좌표 코드
Z: Z축의 좌표 코드
A: A 축의 좌표 코드
BUSY: 시스템은 바쁘다. 당신은 여전히 FRO와 SRO를 조정할 수 있습니다.
READY: 준비 모드, 어떤 작업도 수행 할 수 있습니다
리셋: 리셋 모드, 컨트롤러가 켜진 모드, 동작이 불가능합니다.
CONT: 연속 모드, 각 축은 화살표 키로 수동으로 조깅 할 수 있습니다
단계:수동 단계 모드,각 축은 정의 된 단계로 조깅 할 수 있습니다.
MPG: MPG 모드. MPG (수동 펄스 생성기) 로 기계를 작동
AUTO: G 코드를 실행. 파일 처리 시 자동 표시
1. 힌트 핸드 휠
설명:
1) CNC 시스템 및 각종 기계 장치의 위치 제어, 주로 CNC 기계 도구 및 각종 기계적 제로 수정 및 신호 분할.
2) 회전당 100회 가벼운 균열점, 회전당 100개의 펄스 출력, 패널의 손잡이를 잡고 전 금속 고품질 설계.
3) 금속 코드 디스크, 높은 정확성, 좋은 질감
4) 설치가 쉬워 얇고 가벼운 모양입니다.
5) DC 5V 전원 시스템
6) 전압, 단일 끝, 세 가지 출력 옵션의 차이는 100PPR 펄스 출력 옵션을 제공합니다.
7) 드라이버 출력 유형, 반 간섭 능력, 장거리 전송.
8) 기름, 물, 먼지 방지 설계 (IP65 등급) 회전 뻗기 20 백만 보장됩니다.
특징:
1)새로움, 이동하기 쉬우며, 간섭, 부하량
2) 전체 플라스틱 껍질, 단열, 높은 강도, 기름 방지 밀폐 디자인.
3) 4-12 축 확대 스위치를 가능하게 하는 × 1, × 10, × 100 세 번째 기어 비율
4) 제어 스위치와 함께, 비상 정지 스위치 선택, 조작하기 쉽습니다
5) CNC 기계 도구, 인쇄 기계, 수치 제어 장비
