| 원래 장소 | 중국 |
| 브랜드 이름 | RATTM MOTOR |
| 인증 | CE |
| 모델 번호 | USBCNCV4.0 |
좋은 소식:우리는 일부 국가에서 창고가 있습니다, 벨로처럼 확인
| 창고 위치 | 선박 운송사 | 발급국 | 배달 시간 | 장점 |
| 독일과 체코 | DHL/GLS | EU 국가 | 3~12 일 |
1빠른 배송 2부가가치세 없이 |
| 미국 | UPS/USPS | 미국 만 | 3~12 일 |
1빠른 배송 2부가가치세 없이 |

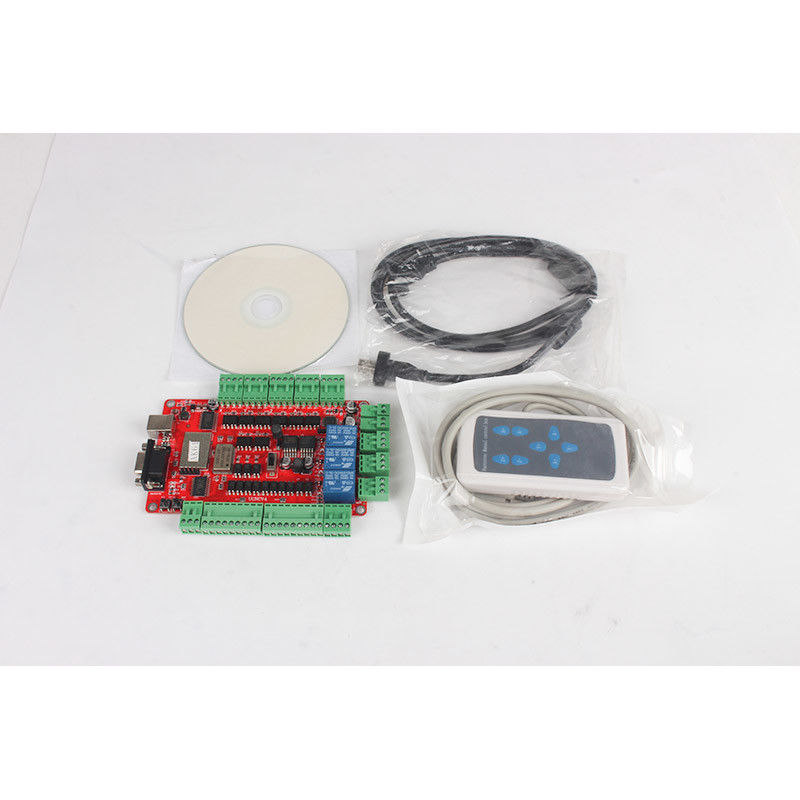

패키지는 다음을 포함합니다.
1 x 4 축 USBCNC 브레이크아웃 보드
1 x 핸드 컨트롤러
1 x USB 케이블
영어 사용 설명서는 이메일로 보내드립니다.
비디오 설정:https://youtu.be/4WstI8lzko8
영어 설명서:https://drive.google.com/file/d/0B49xwe9ffk3fQWNLMHJNdHh6Z2c/view?usp=sharing
(이 보드는 WIN XP/7 시스템에 적합합니다)
1제품 간략한 소개
USBCNCV4.0는 PC 소프트웨어 USBCNC 제어에 기반한 고성능 모션 컨트롤러입니다. 시스템은
G 코드는 추가 하드웨어와 소프트웨어가 필요없이 스테퍼 모터의 드라이버 모션 제어 신호를 연결합니다.
이 제어 카드는 대부분의 스테퍼 드라이버와 세르보 드라이버와 호환됩니다, 그것은 병렬 Mach3 인터페이스 보드 대신 완벽한 컨트롤러입니다.
최소 구성:
1) CPU:1GHz
2) 메모리: 512MB
3) 500MB 무료 디스크 공간
4) WDDM 1.0 이상의 드라이버가 있는 DIRECTX9 그래픽 장치
5) USB 2.0 인터페이스
6) 순차 프레임워크 3.5SP1
권장되는 구성:
1) CPU: 2GHz 카카이온
2) 메모리: 2GB
3) 1G 무료 디스크 공간
4) WDDM 1.0 이상의 드라이버가 있는 DIRECTX9 그래픽 장치
5) USB 2.0 인터페이스
6) 순차 프레임워크 3.5SP1
3생산의 외관과 크기
1수정 후, 빨간색 PCB 보드를 사용하는 V4 버전, PCB 크기는 135.3 * 82.5mm입니다.
2. 좁은 가장자리의 앞 USB 통신 인터페이스와 DB9 핸드 컨트롤 인터페이스로 배치 된 경우 패널에서 직접 당긴 고객의 편의를 위해;
3좁은 가장자리의 뒷쪽은 전력 입력 및 출력 인터페이스와 3 릴레 출력 인터페이스입니다; 릴레는 강력한 간섭 원천입니다, 주요 제어 칩의 설계에서 멀리 릴레,
이사회의 안정성을 유도합니다.
4두 개의 넓은 측면 중 하나는 스테퍼 모터와 주축 제어 신호 출력입니다.
5. 두 개의 넓은 측면의 다른 측면은 비상 정지, 수동 속도 입력, 입력 인터페이스를 제한; 입력 한쪽, 다른 측면 출력 연결 모드는 간단하고 편리합니다;
65V 및 12V 전원 모듈 콤팩트 독립성, 안전성, 안정성
7. 외부 시스템 안정성을 보장 크리스탈 활성 및 주요 제어 칩 방패로 효과적으로 작동;
8소프트웨어는 USBCNC입니다.
4자세한 기능 소개
A. 카드 입력 전압: 15~36V
B. 제한 포트 작동 전압: 12V
C. 스테퍼 모터 제어 신호 출력 전압: 5V
D. 외부 전원 공급 전압: 12V
참고: 표시된 15~36VDC는 입력 인터페이스, 표시된 12V는 출력 인터페이스, 잘못된 배선을 할 수 없습니다.
5각 모듈의 기능과 정의
A) USB 인터페이스,이 인터페이스를 통해 컴퓨터 USB 포트에 연결,이 보드를 제어하는 소프트웨어 usbcnc를 사용할 수 있습니다,
이 USB 인터페이스는 B 인터페이스입니다. USB2.0 연결 케이블을 사용하십시오.
B) 핸드 컨트롤 박스 인터페이스, 외부 핸드 컨트롤 박스는이 인터페이스를 사용하여 시스템에 액세스 할 수 있습니다. 인터페이스는 표준 DB9 형식이며 정의는 다음 표에서 표시됩니다.
C) 전력 표시기, 위 그림 D10 표시기가 USB 전력 표시기, 이 빛은 컴퓨터와 USB 포트 연결 후 켜집니다.
아래의 D2는 뒷면 전력 표시등입니다. 이등은 보드 카드가 작동할 때도 켜집니다.
D) 게시판 카드 펌웨어 업그레이드 버튼 UP 및 리셋 버튼 RST, 펌웨어가 업데이트되었습니다, 그래서 업그레이드 버튼을 사용할 필요가 없습니다,
리셋 버튼은 보드 오류로 인해 다시 시작해야 할 때 사용 됩니다.
E) 수동 속도 제어 인터페이스, 다음 그림과 같이 배선 연결 모드.
F) 제한 입력 인터페이스. 제한 인터페이스 정의는 다음 표에서 나열됩니다.
G) 스핀드 제어 선택 스위치, 그림 1-6에 표시 된 바와 같이, 스핀드 속도 조절을 위해 스위치 이동 S1 위치까지;
전환 스위치 위치 아래로 출력 제어 MIST 릴레.
H) 외부 중지 및 재설정 인터페이스; 2 피트 표시 된 PAUSE 연결 중지 스위치, 2 피트 표시 된 RESET 연결 재설정 스위치.
I) 소프트웨어 MIST 제어 릴레이 출력, 소프트웨어 설정 출력 표시 3, 위에서 아래로 정의, 3 피트는NC,아니,COM.
J) 소프트웨어 FLOOD 제어 릴레이 출력, 소프트웨어 설정에서 2 표시 출력, 위에서 아래로 정의, 3 피트NC,아니,COM.
K) 소프트웨어 SPINDLE 제어 릴레이 출력, 소프트웨어 설정에서 1로 표시 출력, 위에서 아래로 정의, 3 피트NC,아니,COM.
L) 보드 작동 전력 입력,보드 서명 아래에서 마이너스 이상의 수준, 입력 DC 15 ~ 36V, 과압 또는 역 연결에 대한 주의를 기울여 보드를 손상시킬 것입니다.
M) 12V 출력 인터페이스. 보드 표시 된 것처럼, GND는 -, 12V는 +입니다.
N) 스핀드 제어 출력 인터페이스: GND DIR PWM2 12V에 대한 정의는 각각 지상, 방향 신호 출력, 스핀드 0 ~ 10V 속도 제어 신호 출력, 12V 출력입니다.
O) 축 스테퍼 모터 제어 신호 출력, 정의는:CK + CK-DIR + DIR, 각각 충동 긍정, 충동 부정, 방향 긍정,
방향이 부정적으로, 보드는 공통 안도 연결 방법을 사용하여 CK+와 DIR+가 보드에 있는 5V에 연결되도록 연결됩니다.
이 보드는 일반적인 카토드 연결 방법을 지원하지 않습니다, 특정 배선 방법은 그림 1-11을 참조하십시오. 이 보드는 활성화 제어 장치를 포함하지 않습니다.
이제 시장의 대부분의 운전자는 EN 신호에 연결되지 않아서 기본적으로 정기적으로 작동합니다.
P) Z 축 스텝 모터 제어 신호 출력, 정의는 CK + CK-DIR + DIR-, 순차적으로 펄스 긍정, 펄스 부정, 방향 긍정, 방향 부정,
보드에서 동극공동 연결 방법을 사용하는 CK+와 DIR+가 함께 연결되어 보드의 5V에 연결되므로이 보드는 공동 카토드 연결 방법을 지원하지 않습니다.
Q) Y 축 스텝 모터 제어 신호 출력, 정의는 CK + CK-DIR + DIR, 순차적으로 펄스 긍정, 펄스 부정, 방향 긍정,
방향은 음, 보드는 안도 공통 연결 방법을 사용, 그래서 CK +와 DIR + 함께 연결 보드의 5V에 연결,이 보드는 공통 카토드 연결 방법을 지원하지 않습니다.
R) X 축 스텝 모터 제어 신호 출력, 정의는 CK + CK-DIR + DIR, 순차적으로 펄스 긍정, 펄스 부정, 방향 긍정,
방향은 음, 보드는 안도 공통 연결 방법을 사용, 그래서 CK +와 DIR + 함께 연결 보드의 5V에 연결,이 보드는 공통 카토드 연결 방법을 지원하지 않습니다.
