미국 주식 CNC 미니 라우터 3018 프로 맥스 ER11 3 축 DIY 미니 graving 나무 PCB PVC 프레싱

특징

• 작업 영역:30x18x4.5cm(11.8x7.1x1.8")
• 프레임 크기:42x35x27cm(16.53x13.78x10.63인치)
• 가공 두께:4.5cm(높이 6.4cm)
• 재료:알루미늄 합금, 나사 막대: T8 나사 막대, 리드 4mm, 이중 구리 너트 백래시
• 스텝 모터: Nema17 스테퍼 모터 42x42x34mm,1.33A,0.3Nm,43oz-in
• 전원 공급 장치:24V 5.6A 전원 어댑터(입력 전압 110-240V)
• 지원 시스템:Windows XP / Win 7 / Win 8 / Win 10. (32/64 비트) Linux;
• 지원 파일: G 코드(.nc/.txt/.ngc/.ncc/.tape/.gcode)
• 처리 정확도:약 0.2mm
• 제어 시스템:grbl 제어, USB 인터페이스

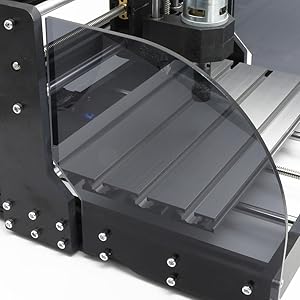

측면 실드

톱밥이 튀는 것을 방지하기 위해 2개의 측면 쉴드를 추가합니다.

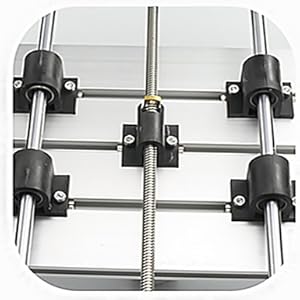

알루미늄 작업대

• 고품질, 견고하고 안정적인 구조 프레임을 갖춘 알루미늄 프로파일 제조.
• 전문 T8 T 나사, 4mm 리드, 2mm 피치, 구리 너트 포함.

GRBL 컨트롤러 보드

• 연결:PC-USB 연결
• 지원 소프트웨어: GRBL 컨트롤러/캔들/UniversalGcodeSender
• 입력 전압: 12-24VDC
• 마스터칩: atmel 328P (아두이노 나노)
• 스핀들 드라이브 칩: MOSFET (권장 24V, 전류 : 10A 이내)
• 스핀들 PWM 속도: 지원하다
• 스테퍼 모터 지원: 12V, 1.5A 및 추가 발열 내에서 최대 전류 2A 이하를 권장합니다. (모든 스테퍼 모터 Nema17/Nema23)
• 전원 인터페이스: 5.5-2.5mm DC 인터페이스
• 3핀 모듈 지원: 지원하다

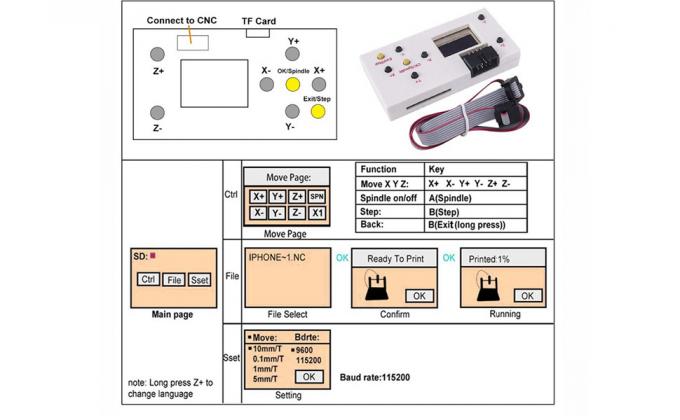

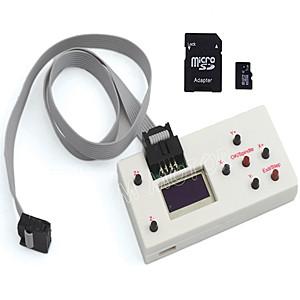

GRBL 오프라인 제어

• 지원하다SD 카드와 TF 카드동시에 표준 용량은 1G입니다.
• 이 오프라인 컨트롤러 모듈을 사용하면 CNC 라우터를 직접 제어할 수 있습니다.컴퓨터에 연결하지 않고.
• SD카드에 파일을 넣은 후,조각 파일을 직접 식별할 수 있습니다.. 마이크로 USB 케이블을 사용하여 오프라인 핸드 컨트롤러 보드를 컴퓨터에 연결하고 파일을 직접 저장할 수도 있습니다.
• 수동 제어: 조각 시작점으로 X,Y,Z 축 위치를 수동으로 조정합니다.스핀들을 수동으로 열거나 닫고, 냉각 팬을 수동으로 열거나 닫습니다.
• 파일 조각: 오프라인 컨트롤러에 파일을 저장한 후 GRBL 제어 보드를 연결하고 조각을 처리할 수 있습니다., PC 컴퓨터를 연결할 필요가 없습니다
• 파일 저장: 오프라인 컨트롤러가 PC를 연결한 후 USB, 대용량 저장 장치로 인식되어 조각 파일에 직접 액세스할 수 있습니다.
• SD는 SD 카드 상태를 보여줍니다. SD 카드를 삽입한 후 전원 공급 장치를 켜십시오. 그렇지 않으면 작동하지 않습니다. SD 카드 용량 4G가 인식될 수 있습니다.

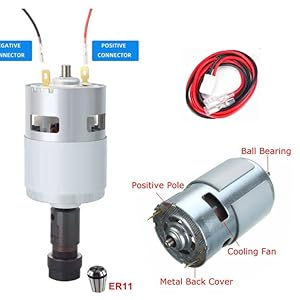

775 스핀들 ER11

• 스핀들 매개변수:775 스핀들 모터 (24-36V) 24V:10000r/min
• 장착 구멍 직경:M4 나사 구멍; 장착 구멍 피치: 약 29mm.
• 스핀들 PWM 속도: 지원, 전력 0-100% 조정 가능
• 모터 샤프트 직경:15mm;
• 모터 직경:42mm
• 드릴 클램프 매개변수:ER11-3.175mm(0-7mm 교체 가능)
• 스핀들 척:ER11
• 처리 정확도:약 0.2mm
• 가공 가능한 재료:목재, 플라스틱, PCB, PVC, 탄소 섬유, 아크릴, 밀도 보드 등
• 힘:DC 24V 5.6A 전원 어댑터(입력 전압 110-240VAC)

이전 버전과 비교하면

• 의 기능을 추가하세요X/Y/Z 축 리미트 스위치, XYZ 제한 포트와 장치에 연결된 포트를 최적화하여 배선 및 작동이 더 쉬워졌습니다. 제한 스위치를 설치한 후 XYZ 축이 조각 기계의 이동 범위를 벗어나면 제한 스위치가 기계를 트리거하여 자동으로 정지합니다. 움직임.
• 의 기능을 추가하세요비상 정지 버튼,이 기능은 작업 중 비상 정지가 필요할 때 사용할 수 있어 작업을 더욱 안전하고 효율적으로 만들어줍니다.
• 추가전원 버튼 스위치그리고 전원 스위치 버튼을 아래에서 옆으로 움직이십시오. 조작이 간단하고 기계 사용 과정에서 안전성이 향상됩니다.

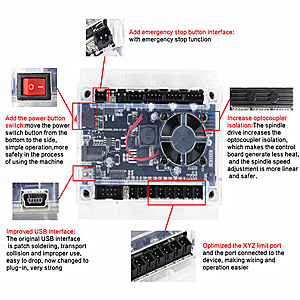

이점

• 추가하다비상 정지 버튼 포트, 프로브 포트 및 XYZ 제한 포트.
• 추가외부 케이싱: 사용 중 단락 문제를 피하기 위해 이동 중에 제어 보드를 보호하십시오.
• 추가전원 버튼 스위치;
• 드라이브 모듈을 취소하고 사용하십시오.통합 수입 스테퍼 모터 드라이브, 단락 보호 및 통합 방열 알루미늄 합금;
• 추가팬 포트열 방출을 강제하기 위해;
• 추가하다오프라인 인식,오프라인 모듈과 컴퓨터를 동시에 삽입할 수 있습니다. 오프라인은 컴퓨터 제어가 있는지 자동으로 식별합니다.
• 향상된 스핀들 드라이브, 지원 가능20000rpm스핀들.보다 강력한 스핀들을 지원합니다.
• 향상된 USB 인터페이스: 원래 USB 인터페이스는 패치 납땜, 전송 충돌 및 부적절한 사용, 떨어뜨리기 쉽고 이제 플러그인으로 변경되었으며 매우 강력합니다.
• 스핀들 드라이브는 옵토커플러 절연을 증가시켜 제어 보드가 생성되도록 합니다.열이 적고 스핀들 속도 조정이 더 선형적이고 안전합니다.

두 가지 조각 방법 지원

제어 보드는 두 가지 조각 방법을 지원합니다. 우리 패키지에는 스핀들 모터가 함께 제공되지만 위 그림에는 모듈이 없습니다.

Q&A

큐:밀링 커터는 일반적으로 어떤 재료를 조각하거나 절단할 수 있습니까?

에이:목재, 아크릴(아크릴), PCB, PVB, 연질금속, 철, 유리, 석재 등

큐:일반적으로 목재나 아크릴의 두께는 어느 정도로 절단할 수 있나요?기준 치수?

답: 3-5mm나무판(아크릴), 속도 설정 100, 출력 설정 1000;

여러 컷을자를 수 있습니다12mm나무판축.

응용

1. CNC 3018 Pro Max 미니 CNC 기계소형, 경량, USB 인터페이스, GRBL 제어 시스템, 초보자를 위한 훌륭한 CNC 라우터 기계;
2. 3018 Pro Max CNC 기계는 설치가 매우 쉽고 안정적인 구조입니다.
3. 주요 응용 프로그램:새겨질 수 있습니다플라스틱, 목재, 아크릴, PVC, PCB, 목재 등의 재료;
4. 부드러운 금속 같은구리, 알루미늄 및 기타 재료,그러나 단단한 금속, 옥 또는 기타 매우 단단한 질감의 항목을 조각할 수는 없습니다.
5. 스핀들을 3핀 모듈로 변경하면크라프트지, 목재, 가죽(지갑), 대나무.

Q&A

Q: 기계의 X, Y, Z 축을 이동할 수 없습니다. 어떻게 해야 합니까?

A: 먼저 전선이 올바르게 연결되어 있는지, 제어 보드의 전원 스위치를 눌렀는지 확인한 다음 커플링이 꺼져 있는지 확인하십시오.

Q: 제어 보드를 연결할 수 없으면 어떻게 해야 합니까?

A: 소프트웨어를 종료하고 전선을 뽑았다가 다시 연결하십시오. 아니면 펌웨어를 업데이트하세요.

Q: 리미트 스위치가 활성화될 때 매개변수를 수정하는 방법은 무엇입니까?

A: 21=1 및 22=1 명령을 입력하세요.

Q. 각인된 이미지가 반전되어 있는데 어떻게 해야 하나요?A: 3=2 또는 RST=*명령을 입력하세요.

GRBL 소프트웨어

• 우리 소포에는 다음이 포함됩니다.4G USB 플래시 드라이브, 다운로드할 수 있습니다.영어 사용자 설명서 및 GRBL 소프트웨어플래시 드라이브에서.
• 소프트웨어가 지원하는 파일 형식:*.nc, *.ncc, *.ngc, *.tap,*.txt 및 *.cnc.
• Gcode 생성에 사용되는 소프트웨어:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape 등
