DE 주식 4kw HY 시리즈 인버터 VFD 400hz 입력 단일 단계 출력 3 단계 220v

1) PID 제어; 고급 계산 PID 폐쇄 루프 수학적

2) 쉬운 PLC 기능은 16 개의 속도와 인버터 제어 기능을 실현 할 수 있습니다.

3) 낮은 출력 래팅 토크 0.5HZ-150%,

4) 16KHZ로 조절할 수 있는 캐리어

5) 인버터 부하 능력을 보장하기 위한 AVR 기술

6) 동기화 및 비 동기화로 다양한 제어 기술

7) 포텐티오미터를 사용하여 원하는 회전 속도에 조정할 수 있습니다.

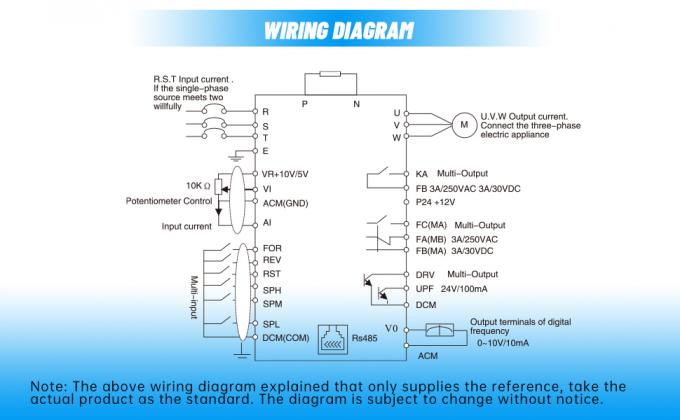

8) RS485 통신 포트, 표준 국제 MODBUS 주 회로 제어

9) 외부 전력 측정기 제어를 지원합니다, "FOR"와 "DCM"터미널을 연결하여 PD001=1를 설정하십시오.

10) Mach3 기능과 RS-485 통신을 지원합니다.

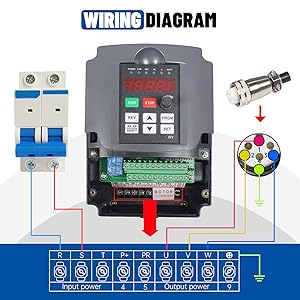

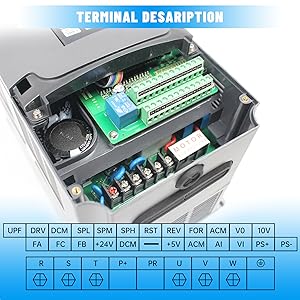

• VFD의 U= 스핀들 1
• VFD의 V= 스핀들 2
• VFD의 W= 스핀들 3
• 인버터의 모든 "R" 및 "T"를 "220VAC" 입력 전선에 연결한다.

경고:

모터의 속도가 24000rpm 400hz가 아니라면, 당신은 드라이브 매개 변수를 변경해야 합니다, 다음 3 단계 모터를 연결, 당신은 매개 변수를 변경하기 전에, 당신은 공장 재설정을 필요로,그러면 매개 변수를 변경할 수 있습니다.

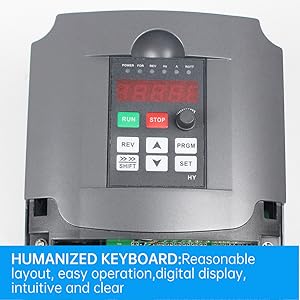

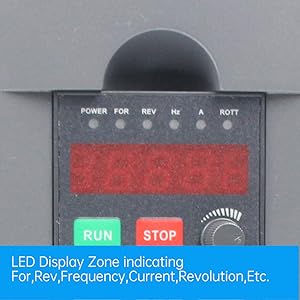

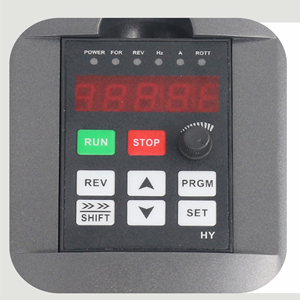

키보드

• 위쪽: 점진적으로 데이터나 함수 코드를 늘려라.
• 아래로: 데이터나 함수 코드를 점차 줄이세요.
• 실행실행 키
• SET: 단계별로 메뉴를 입력, 설정 매개 변수를 저장합니다.
• PRGM: 주로 모니터링 상태를 전환하는 데 사용됩니다. 이전 메뉴로 출구. 출력 전류를 표시합니다.
• SHIFT: 모니터링 상태에서 모니터링 매개 변수를 전환, 2차 메뉴에서, 처리 편집 위치로 데이터 상자를 이동.
• JOG: FOR / REV 스위치

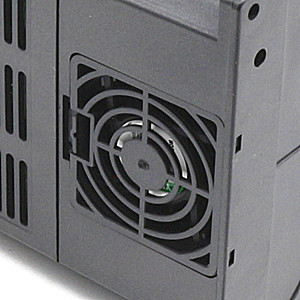

DC 냉각 팬

인버터에는 DC 냉각 팬이 장착되어 있으며, 작동 중 소음도 낮고 공기 부피가 크므로 열 분산에 매우 유리한 제품 안정성을 향상시킵니다..

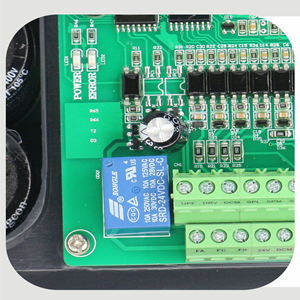

높은 성능의 몬터보드

과부하, 피지 끊기, 모터 정지, 과전압, 저전압, 순간 정지 후 주파수 트랙에 의해 다시 시작, 전자 회로, 과열, 실행, 전력 열 후 직접 시작,오류 재설정, 파라미터 잠금 PID, ect.

인버터가 작동하고 있어요400Hz 3단계 220V기본 모터입니다. 3단계 모터가 400Hz라면 기본 설정을 확인하고 직접 실행할 수 있습니다.

• pd003=400
• pd004=400
• pd005=400
• pd072=400
• pd144=3000

만약 당신의 3단계 220V 모터가50Hz, 다음 설정을 참조하십시오.

• pd013=8먼저 공장 설정을 복원하려면
• pd003=50
• pd004=50
• pd005=50
• pd072=50
• pd144=3450
• pd002=1
• pd070=1

만약 당신의 3단계 220V 모터가60Hz, 다음 설정을 참조하십시오.

• pd013=8먼저 공장 설정을 복원하려면
• pd003=60
• pd004=60
• pd005=60
• pd072=60
• pd144=3450
• pd002=1
• pd070=1
