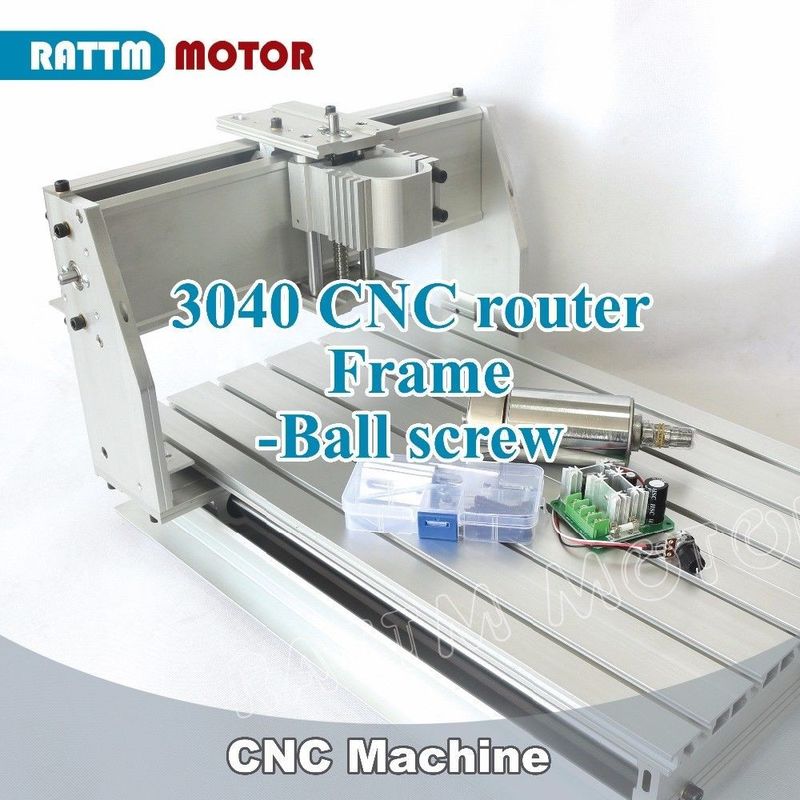

기술 매개 변수

1) 기계 차원: 540×410×320mm5 (연착기와 모터를 포함하지 않음)

2) 테이블 크기: 525x320mm,그루 너비: 7.5mm

3) 레이크 재료:6061-T5,고 강도, CNC 가공 센터를 통해
정밀 가공, 아노드 산화 후 표면 전체
치료.

4) 3축 효과 스코어:X290mm, Y390mm, X60mm

5) Z축 스트로크:55mm, graving 깊이는 도구 가장자리의 길이에 달려 있습니다

6) 최대 작업 조각 두께:≤70mm

7) 레일 타입: 크롬플릿 샤프트+선형 베어링 ((면면 경화 61HRC)

8) 변속기:X 축 지름 16mm 크롬화 선형 가이드
TBI1204 구슬 나침반;Y축 지름 16mm 크롬화 선형 가이드,
TBI1204 구슬 나침반;Z 축 지름 12mm 크롬화 선형 가이드,
TBI1204 공 나사;

9) 위치 설정 반복 정확도: 0.05mm

10) 순중량: 17.5kg

특징:

1) 간단한 조작 및 설치

2) 알루미늄 합금 프레임 소재로 장착 된 더 안정적이고 강합니다.

3) X Y 및 Z 축 조각은 더 정확하고 3 차원 효과를 제공합니다.

4) 더 정확하게 гравюра 제어 할 수 있습니다

5) 거의 모든 표면에 거의 모든 것을 새기

6) 스ikulu와 shaft에 대한 오염을 줄이는 덮개판.

7) 강화 및 두꺼운 기계 몸체 운송을 절대적으로 더 안전하고 더 긴 수명으로 만듭니다.

8) 크롬 셰프트는 변형이 쉽지 않으며 장기 사용에 적합합니다.

9) 유연한 결합은 높은 토크 전송에 사용할 수 있습니다.

10) 이 항목은 이미 NEW 1204 볼 스크루를 갖추고 있습니다. 안티 블랙 플래시, 고 정밀, 긴 라이프 서클.

2300W DC 스핀드 모터 ER11

작동 전압: 12-48VDC

회전 속도: 2000-12000r/min

전력: 300W

토크: 230mN.m

단열 저항:>2메고엠

다이렉트릭 강도: 400V

모터 길이: 175mm

지름: 52mm

원자력 쿨렛 길이는: 48mm

원자력 모금기 지름: 16mm

반복 정확도: 0.01-0.05mm

ER11 수집: 3.175

3. 300W 스핀드 모터의 DC 속도 조절기

1) AC 및 DC 입력을 지원 할 수 있습니다. 전원 공급 양극성 문제가 없습니다.

2) 초고전압 범위 DC 지원 15-160V 입력, AC 지원 12-110V 입력

3) 장착 구멍이 있는 큰 라디에이터

4) 높은 전력 제어, 지원 10A 전류.

5) 보드 PWM 속도 조절을 제외하고는 외부 PWM도 지원합니다.
속도 조절을 달성하기 위한 신호 입력
PWM 신호 입력 속도 조절: 축전기 3.5-12V VPP, 주파수
1K-10KHZ. 이 기능은 스핀드 속도 조절에 매우 적합합니다.
MACH3

6) 다양한 모터를 지원합니다.
문자 드라이브 DC 모터 속도 제어.
모터가 2오엄 이상의 DC 저항이 될 수 있습니다.
드라이버가 DC 모터의 DC 저항이 2 오름 이하가 될 수 없습니다
속도 조절

7) 안전 장치가 장착되어 더 나은 보호 성능을 제공합니다.

8) 가볍게 작동하기 위해 전력 LED를 설치합니다.

주요 응용 분야:

새기
목재, 대나무, 일반 PCB, PVC, PMMA, 플라스틱, 듀오톤 보드 (ABS) 및
등 비금속, 또한 금, 은, 구리, 알루미늄,
등 부드러운 금속 표면 작업, 그러나 쇄 작업은 아닙니다.
