USB CNC MACH3 인터페이스 제어판 4 축 2000Khz 스테퍼 서보 모터

패키지는 다음을 포함합니다.

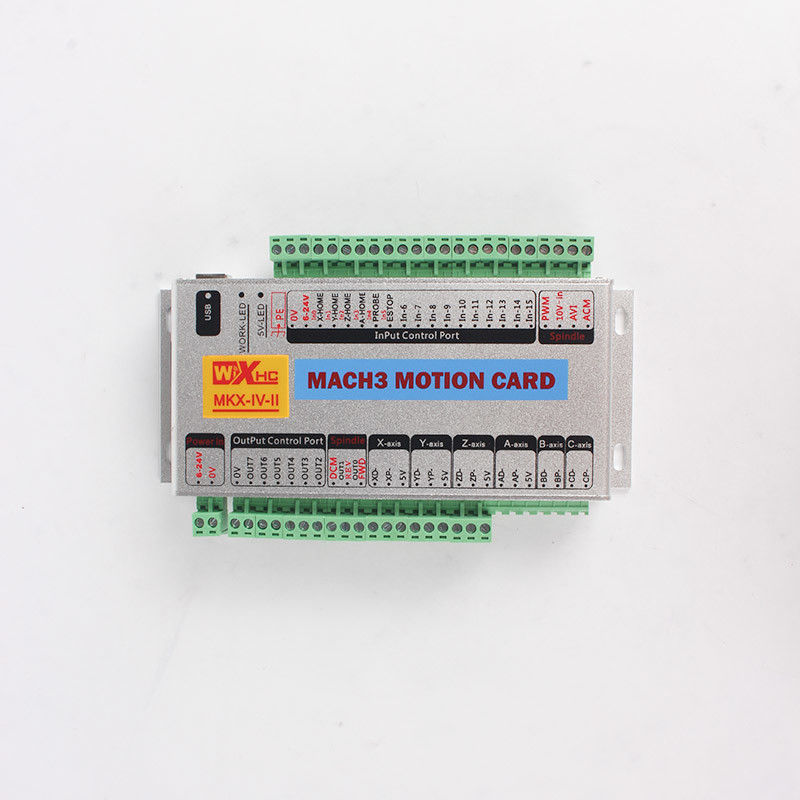

1pcs 3/4Axis MACH3 모션 카드 USB 2000KHz 인터페이스 보드

특징:

· 모든 버전의 Mach3를 지원합니다.

· 윈도우 운영 체제에서만 실행할 수 있습니다.

· USB는 드라이버를 설치할 필요가 없습니다, 윈도우 버전은 플러그 앤 플레이입니다.

· USB 핫 플러그를 완전히 지원하고, 언제든지 USB 연결 상태를 모니터링합니다. Mach3가 작동 할 때 USB 케이블을 분리하고 연결하면 연결이 정상일 수 있습니다.

· 조깅 6 축 연결을 포함하여 최대 6 축 연결을 지원합니다. (모델에 따라 지원되는 축 수가 다릅니다.)

· 2000KHz 펄스 출력, 서보/스텝 지원

· 상태 표시기와 함께 USB 연결 및 Mach3 연결을 요청할 수 있습니다. 작동 중에 다양한 상태가 한 눈에 볼 수 있습니다.

· 16개의 입력 IO, 8개의 출력 IO 포트

모든 IO 포트는 완전히 고립되어 있으며 강력한 반 간섭 및 안정적인 성능을 가지고 있습니다.

· 스핀들 PWM 속도 제어 출력 지원 스핀들 펄스 + 방향 출력 지원 스핀들 0 ~ 10V 아날로그 전압 속도 제어 출력

· 184x110x30mm, 알루미늄 껍질, 차단 간섭, 안정적이고 신뢰할 수 있습니다.

입력 신호 인터페이스

16개의 입력 신호가 있고, 낮은 수준의 입력 신호가 유효하고, 입력 전류는 5mA입니다.

6~24V 신호 입력을 지원해

각 신호는 다음과 같이 정의됩니다.

X-HOME: MACH3 소프트웨어 입력 IO 포트: P1에 대응하는 X 축 원소 신호 입력0

Y-HOME: MACH3 소프트웨어 입력 IO 포트: P1에 해당하는 Y축 원소 신호 입력1

Z-HOME: MACH3 소프트웨어 입력 IO 포트: P1에 해당하는 Z축 원소 신호 입력2

A-HOME: MACH3 소프트웨어 입력 IO 포트: P1에 해당하는 A축 원소 신호 입력3

PROBE: 도구 설정 신호 입력, MACH3 소프트웨어 입력 IO 포트: P1.4

IN5-IN15: 입력 포트, MACH3 소프트웨어 입력 IO 포트는: P1.5-P1.15

스핀드 인버터 인터페이스

MKX는 스핀들 속도 조정, 인버터 인터페이스 또는 PWM 인터페이스를 지원합니다.

MKX 스핀드 인터페이스 속도 제어 출력, 2 가지 방법을 지원합니다: 0-10V 아날로그 전압 출력; 또는 0-5V 아날로그 전압 출력; 또는 5V PWM 신호 출력.
회전 속도를 조정하는 데 아날로그 전압 출력이 사용될 때 DC 전압이 보드에 입력되어야하며 값은

DC 전압의 최대 전압값은 아날로그 출력 전압을 결정합니다. 예를 들어 DC 입력 전압: 10V, 아날로그 출력 전압은 0-10V입니다.
